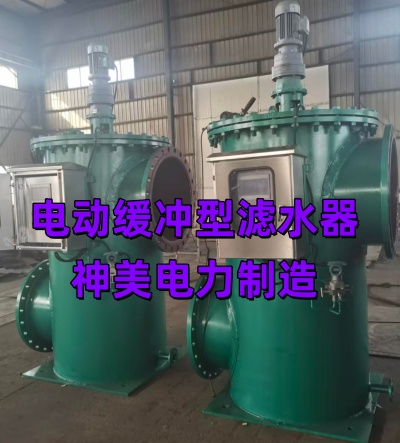

電動緩沖型濾水器--神美電力輔機制造
一、概述
電動緩沖型濾水器是在傳統反沖洗濾水器基礎上增加水流緩沖穩流結構的新型過濾設備，主要用于電廠循環水、工業冷卻水、開式水系統。設備通過內部緩沖導流結構消除進水紊流、降低水流沖擊、減少濾網抖動，提高過濾穩定性、降低設備噪音、延長濾網使用壽命。整體制作工藝嚴格按照 DL/T581、GB/T150 壓力容器制造標準執行。
二、整體制造工藝流程
原材料進廠檢驗 → 殼體下料卷制 → 法蘭焊接 → 緩沖穩流組件制作 → 濾網芯總成加工 → 傳動系統裝配 → 排污系統制作 → 內外防腐處理 → 水壓試驗 → 電氣系統調試 → 整機聯動試驗 → 出廠驗收
三、詳細分步制作工藝
1、原材料檢驗工藝
1殼體主材采用 Q235-B 鋼板，板材無夾層、無氣孔、無裂紋；
2濾網、穩流板、緩沖導流件全部采用 304/316L 不銹鋼；
3所有板材、管材、電機、減速機、閥門均進行材質復檢、合格證核驗，不合格材料嚴禁投產。
2、殼體制作工藝
1鋼板數控下料、自動卷圓，筒體圓度誤差嚴格控制在國標范圍內；
2筒體縱縫自動埋弧焊焊接，焊縫探傷合格；
3進出口法蘭采用機加工精加工，密封面平整無劃痕；
4焊接采用分段對稱焊接工藝，杜絕殼體焊接變形；
5殼體預留排污口、取壓口、排氣口、放水口、檢修口，位置精準統一。
3、核心：緩沖穩流系統制作工藝（本設備獨有工藝）
電動緩沖濾水器區別普通濾水器的關鍵工藝：
1設備進水端內置多層緩沖導流板、穩流腔結構；
2導流板采用不銹鋼整體折彎成型，不拼接、不變形；
3通過多級分流、泄壓、穩流，將高速進水的紊流沖擊轉化為均勻?qū)恿鳎?/font>
4避免高壓水流直接沖擊濾網表面，防止濾網抖動、變形、疲勞損壞；
5使水流周向均勻進入濾網，過濾更均勻、壓差更穩定、反沖洗更徹底。
4、濾網芯總成制作工藝
1采用不銹鋼沖孔板整體卷制，孔型規整、無毛刺；
2內外加強筋板滿焊加固，整體強度高、抗沖擊；
3網筒圓度統一，轉動間隙均勻，不擦殼、不卡滯；
4濾網整體酸洗鈍化處理，防腐蝕、不生銹。
5、內部吸污、反沖洗機構制作工藝
1吸污槽采用一體折彎成型，弧度與網筒完美貼合；
2吸污口全覆蓋濾網有效過濾寬度，無死角；
3保證反沖洗負壓吸力均勻，沖洗干凈、無殘留雜物。
6、傳動系統裝配工藝
1采用立式 / 臥式低速減速機，傳動平穩；
2傳動軸精加工同軸度，運轉無抖動、無偏心；
3軸端采用高品質密封填料，長期運行不滲水；
4軸承套采用自潤滑耐磨材質，免維護、壽命長。
7、防腐工藝（電廠標準）
1殼體內壁：噴砂除銹達 Sa2.5 級；
2涂刷高強度環氧防腐漆耐水耐潮；
3外壁防銹底漆 + 面漆，整機美觀耐腐，適合戶外長期運行。
8、水壓試驗工藝
1殼體水壓試驗：1.25 倍設計壓力保壓 30 分鐘無滲漏、無變形；
2濾網芯耐壓試驗、密封試驗全部達標；
3所有焊縫、法蘭、接口無滲水、無冒汗。
9、電氣與控制工藝
1配置 PLC 全自動控制系統；
2具備壓差自動沖洗、定時沖洗、手動沖洗、DCS 遠方控制；
3可上傳運行、沖洗、故障、壓差高等全部無源信號；
4電機 IP55 防護，防水防塵，適配廠區惡劣環境。
四、電動緩沖型濾水器工藝優勢
1獨有緩沖穩流結構，解決普通濾水器水流沖擊大、濾網易損、壓差波動大問題；
2進水穩流均勻，過濾精度穩定，過濾效果優于普通濾水器；
3網筒受力均勻，設備震動小、噪音低、使用壽命大幅提升；
4全自動無人值守，反沖洗不停機、不停水、不影響系統運行；
5整體工藝成熟、焊縫少、變形小、防腐可靠，滿足電廠長期連續運行要求。
本電動緩沖型濾水器殼體采用鋼板卷制自動焊工藝，內部設置多級不銹鋼緩沖穩流導流結構，有效消除進水紊流沖擊，穩定過濾壓差，保護濾網不受水流沖擊損壞。濾網芯采用不銹鋼沖孔板整體成型、滿焊加固。設備配備全自動 PLC 控制系統，具備壓差、定時、手動、遠方四種運行模式，反沖洗采用負壓回轉抽吸方式，不停機在線清洗，運行穩定、免維護、安全可靠，完全滿足工業循環水系統長期運行工況。
