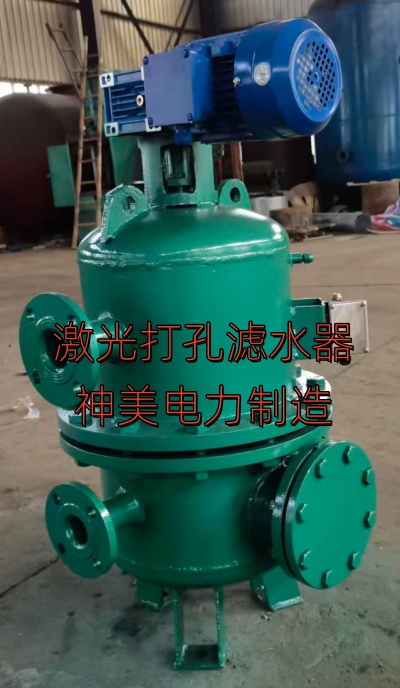

激光打孔濾水器制作工藝和性能表
一、概述
激光打孔精密濾水器，遵照《防止電力生產重大事故二十五項重點要求》制造，專門用于發電機定子內冷水系統，亦可用于潤滑油系統。濾芯采用整塊不銹鋼板激光微孔加工，摒棄編織絲網；不會出現絲網斷裂、金屬絲脫落，杜絕細小金屬顆粒進入發電機線棒，避免定子水路堵塞故障。設備形式為回轉反沖洗結構，可電動全自動運行。
二、濾芯 激光打孔網板制作工藝
1原材料下料 選用 304 / 316L 不銹鋼薄板；淡水工況 304，海水、除鹽水工況采用 316L。板材平整，無劃痕、夾層。
2圖紙編程 CAD 編制孔陣圖紙：確定孔徑、孔間距、梅花形排布；計算開孔率。
3數控激光微孔加工 脈沖激光非接觸打孔；采用氮?dú)獗Ｗo(hù)，抑制氧化、熱變形；孔邊緣光滑、無飛邊、無毛刺，孔徑一致性高。
4影像全檢 高清 CCD 逐批檢測：孔徑公差、孔位偏差；剔除變形、堵孔、橢圓孔工件。
5超聲波清洗 清洗板材表面、孔內的殘渣、氧化粉末，全部微孔保證通透。
6烘干檢驗 熱風烘干，再次通光檢查，不允許微孔堵塞。
7卷圓成型 將激光板卷制成圓筒，對接焊縫采用氬弧焊，焊縫打磨平整；嚴禁焊縫堵塞微孔。
8組焊網芯總成 與加強圓環、徑向筋板、兩端法蘭焊接成整體濾芯；焊接過程做好防護，避免焊渣濺入微孔。
9水壓試驗 濾芯組件做水壓耐壓試驗，無滲漏、無鼓包變形。
10成品檢測入庫
工藝要點對比傳統編織網： 編織絲網：金屬絲互相編織，受水流沖擊后，絲線有可能斷裂脫落； 激光打孔板：整體一塊鋼板上加工微孔，不存在斷絲脫落風險。
三、整機制造工藝流程
1. 殼體下料、卷圓，法蘭焊接；殼體做防腐處理； 2. 傳動軸、軸承座加工裝配；選用自潤滑軸套； 3. 激光網芯濾芯總成裝配； 4. 內部吸污斗裝配，保證與濾芯外圓間隙均勻； 5. 減速機、電動執行機構安裝； 6. 差壓測壓接口裝配； 7.PLC 控制柜接線，編寫控制程序； 8. 整機聯動調試：壓差觸發、定時沖洗、手動模式、遠方信號； 9. 出廠檢驗，出具技術文件。
四、性能參數表
|
序號
|
項目
|
技術參數
|
|
1
|
適用介質
|
發電機內冷水、潤滑油、工業冷卻水
|
|
2
|
材質 激光濾芯板
|
316L（標準）；可選 304
|
|
3
|
過濾孔徑
|
標準 0.3 mm；可選 0.2～0.5 mm；最小可達 0.2 mm
|
|
4
|
孔排布形式
|
梅花式排列
|
|
5
|
濾芯開孔率
|
22% 28%
|
|
6
|
通流比（濾芯有效面積 / 管道流通面積）
|
≥ 1 : 4（電力行業強制要求）
|
|
7
|
公稱壓力
|
1.0 MPa
|
|
8
|
工作溫度
|
≤ 70 ℃
|
|
9
|
初始壓力損失
|
≤ 0.02 MPa
|
|
10
|
反沖洗啟動壓差
|
0.05 MPa
|
|
11
|
沖洗結束壓差
|
≤ 0.035 MPa
|
|
12
|
網筒轉速
|
3 6 r/min
|
|
13
|
控制模式
|
壓差自動、定時自動、就地手動、DCS 遠方遙控
|
|
14
|
輸出開關量信號
|
設備運行、正在沖洗、壓差高報警、故障報警
|
|
15
|
反沖洗方式
|
負壓回轉抽吸反沖洗，系統不停水
|
|
16
|
設備特點
|
整體鋼板激光打孔，無斷絲脫落隱患；孔徑均勻，精度穩定；強度高，抗水流沖擊；濾芯使用壽命長
|
