執行標準：DL/T 581 2010《凝汽器膠球清洗裝置和二次濾網》
一、設備結構
手動二次濾網為回轉反沖洗式，無電動驅動，依靠人工手搖操作；分為臥式結構，串聯安裝于循環水管道。
1殼體組件 筒體、進水法蘭、出水法蘭、排污法蘭、支座；殼體設置壓差測壓接口；殼體材質 Q235 B，內壁做防腐處理。殼體承受循環水壓力，容納內部濾網芯。
2濾網芯總成（過濾核心） 圓筒式網芯；由中心轉軸、加強圓環、徑向筋板、不銹鋼沖孔濾網板裝配焊接組成。 濾網板材：304/316L 不銹鋼；過濾孔徑一般 φ4 8 mm；開孔率≥35%。 兩端采用自潤滑非金屬軸套支撐，轉動靈活。

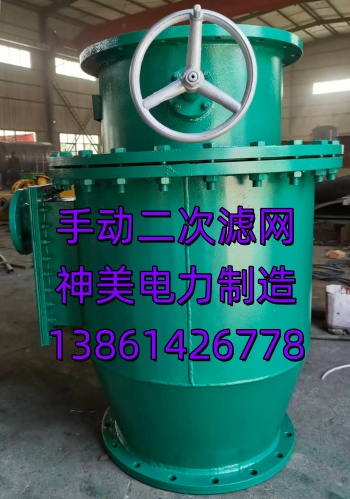

3手動轉動機構 手搖傳動機構、傳動軸、軸端盤根密封；手輪布置在設備殼體外側。人工搖動手輪帶動圓筒網芯緩慢旋轉。無電機、減速機。
4固定吸污槽（反沖洗斗） 殼體內部固定弧形吸污槽，緊貼濾網外表面，軸向覆蓋濾網全部有效寬度；連接外部排污管口。
5外部配套部件 手動排污閘閥 / 蝶閥、壓差接管（選配壓差表）。
工作邏輯：正常通水，雜質攔截在濾網外表面；沖洗時，先打開排污閥門，再手搖轉動網筒；管道水壓在吸污槽處形成負壓，把附著垃圾抽吸，經由排污口排至下水道。
二、性能參數
1. 公稱壓力：0.6 MPa 2. 工作介質：循環冷卻水 3. 介質溫度：≤55 ℃ 4. 過濾精度：4～8 mm（可按要求定制） 5. 水流阻力：額定流量時壓力損失 ≤0.04 MPa 6. 轉動方式：人工手搖，網芯回轉 7. 沖洗方式：壓差 手動反沖洗 8. 壓差報警參考：進出口壓差≥0.05 MPa，說明濾網堵塞，需要執行沖洗操作 9. 操作流程：打開排污閥 → 手搖旋轉濾網 → 污物排凈 → 關閉排污閥 10. 適用場合：中小型機組、循環水管道，現場不具備自控電源，或者作為電動型的備用型式
三、優缺點
✅ 優點 1. 結構簡單，零部件少；無需供電，沒有電氣故障；
2. 造價低維護工作量很��；
3. 操作可靠，適合無電源、備用工況。
❌ 缺點 1. 沖洗全過程依靠人員現場操作，不能夠自動運行；
2. 壓差升高后，如果巡檢不到位沒有及時沖洗，濾網堵塞，會造成凝汽器進水壓力升高。
