1、設備概述

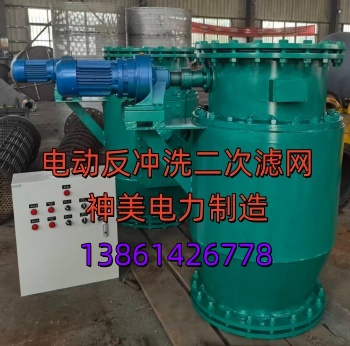

電動反沖洗二次濾網安裝于汽輪機組循環水進水管道之上，屬于凝汽器進水保護設備。用于攔截循環水中樹葉、雜草、塑料、貝殼等各類漂浮雜物，避免雜質進入凝汽器銅管，造成管道堵塞、換熱效率下降，保障汽輪機組安全穩定運行。本設備遵循 DL/T 581 2010 標準。
2、核心功能
2.1 過濾功能
循環冷卻水由濾網外側穿過不銹鋼網筒，潔凈水流向內流入凝汽器；水中懸浮物、雜物攔截于濾網筒外表面，實現連續過濾，系統能夠不間斷通水。
2.2 壓差自動反沖洗功能
設備裝設進出口壓差檢測元件，實時監測濾網堵塞壓差。 1）當濾網前后壓差上升至設定高值（0.05 MPa），自動啟動反沖洗程序； 2）程序依次啟動：濾網筒旋轉電機開啟 → 打開電動排污閥； 3）借助循環水系統壓差，殼體內吸污槽形成負壓；旋轉的網筒把全部濾網表面依次經過吸污口，吸附清除附著在濾網表面污物，污物通過排污管路排至排水井； 4）濾網堵塞減輕，壓差下降至下限設定值（0.03 0.04 MPa）； 5）程序自動關閉排污閥，停止網筒旋轉，沖洗過程結束，設備回到正常過濾狀態。
2.3 定時自動沖洗功能
具備定時沖洗模式。不管壓差高低，按照預先設定的時間周期，周期性自動執行整套反沖洗流程，適合水質雜物較多的工況，做到預防性沖洗，防止濾網堆積污物。
2.4 就地手動操作功能
控制柜設置就地手動模式。檢修、調試或者自控系統故障時，操作人員現場可以獨立操作：?jiǎn)为?dú)啟停旋轉機構、單獨開閉排污電動閥，能夠人工完成沖洗操作。
2.5 遠方監控與信號傳送功能
設備控制柜能夠和 DCS 系統對接。向外送出開關量信號：設備運行、故障報警、正在反沖洗、壓差高報警；同時可以接收 DCS 發來遠方啟動指令，實現中控室遠程控制。
2.6 故障報警以及自我保護功能
1）電機過載保護：網筒轉動發生卡滯，電機過載，立刻停止運轉并且輸出故障報警信號； 2）閥門故障反饋：排污電動閥開關不到位時，產生閥門故障報警； 3）壓差高報警：壓差長期居高不下，經過數次沖洗壓差仍然不能下降，發出堵塞故障報警，提醒工作人員現場檢查排除異常。
3、工作模式
1壓差自動模式（正常運行模式）：壓差達到設定值才進行沖洗，節約用水。
2定時自動模式：按照設定時間循環沖洗。
3就地手動模式：現場人工操作。
4遠方遙控模式：中控 DCS 遠程控制。
4、主要技術功能指標
1. 過濾形式：圓筒回轉負壓反沖洗； 2. 控制方式：PLC 全自動控制； 3. 濾網堵塞啟動沖洗壓差：0.05 MPa； 4. 沖洗結束壓差：≤0.04 MPa； 5. 網筒轉速：2 6 r/min； 6. 額定工況壓力損失：≤0.04 MPa； 7. 電機防護等級 IP55； 8. 輸出信號無源接點，適配電廠 DCS 系統。
5、設備作用效益
1. 阻擋雜質進入凝汽器，防止凝汽器冷卻管堵塞； 2. 降低凝汽器端差，保證機組真空； 3. 全自動運行，不需要人員經常性現場值守； 4. 沖洗不用停機，循環水不間斷供給機組； 5. 具備完整報警功能，故障可以及時被運行人員發現。
 |
