反沖洗過濾器自動控制工藝說明-神美電力制造

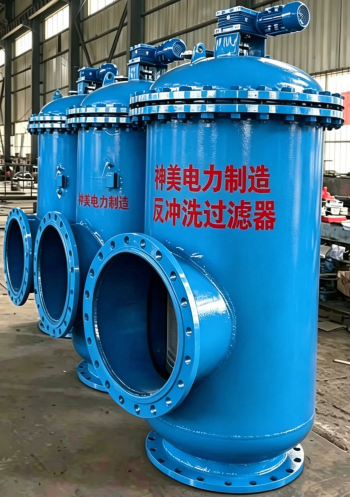

反沖洗過濾器，采用電動旋轉刷 / 吸嘴在線反沖洗結構，介質從外部經過濾網過濾，污物截留于濾網外側；當濾網壓差達到設定值，設備自動啟動清洗機構，開啟排污閥，依靠內部介質反向沖刷濾網，將雜質排出系統。設備具備壓差、定時、手動三種控制方式，過濾全程不停機，反沖洗耗水量�。贿m用于循環冷卻水系統，可自動清除水中懸浮物、雜草顆粒，保護后續管道及換熱設備。
一、工作原理
設備筒體內部設置不銹鋼濾網，含雜質的循環水從進水口進入筒體內腔，水流經濾網外側向內滲透過濾，雜質被截留在濾網外表面，潔凈水由出水口流出。
隨著濾網污物堆積，濾網內外壓差升高；當壓差達到設定值，或手動 / 定時觸發信號，驅動電機帶動清洗機構旋轉，同時打開底部反沖洗排污閥。系統利用設備內部潔凈水體反向沖刷濾網，將濾網表面附著的雜物剝離，直接從排污口排出；沖洗期間設備不間斷供水，完成排污后關閉排污閥，回到正常過濾工況。
二、主要性能
1工作介質：工業循環水、冷卻水
2設計壓力：1.0 1.6MPa
3工作溫度：0 80℃
4過濾精度：0.5 5mm（可按需選配濾網）
5驅動形式：電動驅動清洗
6控制模式：壓差自動、定時、手動三種模式
7反沖洗耗水：≤總流量 3%，反沖洗時間 10 60s 可調
8特點：過濾過程不間斷供水，不需要停機解體清洗，在線自動排污；適用 于電廠循環水、化工、暖通冷卻水系統。
如需了解詳情，請撥打：13861426778
 |
