鍋爐爐水取樣冷卻器性能和使用范圍-神美電力設計制造

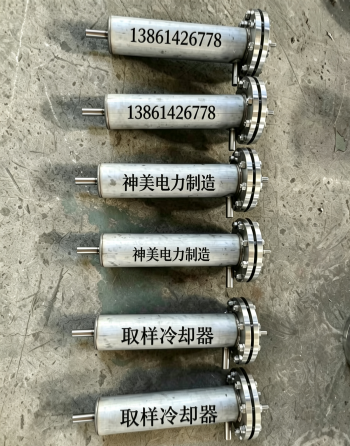

鍋爐爐水取樣冷卻器，采用不銹鋼盤管套管結構，樣水側耐溫≤320℃，通過外部冷卻水換熱，將爐水水樣冷卻至 25‑40℃，滿足化學化驗條件；法蘭快開結構便于檢修除垢。適用于工業鍋爐、熱電廠鍋爐爐水、給水、蒸汽取樣，安裝于鍋爐各水汽取樣點位，保證水質分析數據準確。
一、主要性能
1. 工作原理
高溫爐水進入冷卻器盤管，殼程通入冷卻水，通過管壁進行熱交換，將鍋爐高溫爐水降溫至化驗允許溫度，保證水質化驗取樣數據準確；冷卻水與樣水完全隔離，互不摻混。
2. 技術性能參數
• 樣水介質：鍋爐爐水、飽和蒸汽、給水水樣
• 樣水進口溫度：≤320℃
• 樣水出口溫度：25‑40℃（滿足化驗分析要求）
• 設計壓力：樣水側 0‑16MPa；冷卻水側 1.0‑1.6MPa
• 冷卻介質：工業除鹽水 / 循環冷卻水
• 殼體材質：304 不銹鋼；換熱盤管材質：316L 不銹鋼
• 結構形式：套管盤管式，法蘭快開結構，方便檢修清洗盤管
• 取樣流量：0‑1500mL/min 可調
• 密封形式：金屬墊片密封，耐高溫高壓，無滲漏
• 特點：換熱效率高，冷卻效果穩定；拆裝方便，便于內部垢物清理。
二、使用范圍
1. 適用工況：各類電站鍋爐、工業蒸汽鍋爐爐水、給水、飽和蒸汽的化學取樣冷卻。
2. 適用行業：火力發電廠、熱電廠、供熱鍋爐房、化工自備鍋爐。
3. 安裝位置：鍋爐汽包、分汽缸、給水管道取樣點，爐水取樣管路后端。
4. 介質條件：適用于高溫高壓水汽介質，可長期在鍋爐水汽系統負壓、正壓工況運行。
5. 功能用途：將高溫水汽樣品冷卻至實驗室分析溫度，保障 pH、電導率、硬度等水質指標檢測真實可靠。
三、供貨范圍（補充）
1. 取樣冷卻器本體（殼體、換熱盤管、法蘭組件）
2. 配套連接接頭、密封墊片
3. 產品合格證、安裝使用說明書
不含：外部取樣管路、冷卻水外接管道、閥門。
